产品名称：塑料注射成型机 产品型号：JZW1680
|
规格 |
JZW1680 |
|
A |
B |
C |
|
注射装置 |
|
|
螺杆直径 |
mm |
40 |
45 |
48 |
|
螺杆长径比 |
L/D |
22.5 |
20 |
18.8 |
|
理论容量 |
cm3 |
245 |
310 |
353 |
|
注射重量 |
g |
228 |
290 |
328 |
|
注射速率 |
g/s |
118 |
150 |
170 |
|
塑化能力 |
g/d |
18 |
22 |
25 |
|
注塑压力 |
Mpa |
196 |
155 |
136 |
|
螺杆转速 |
rpm |
0~195 |
|
锁模装置 |
|
|
锁模力 |
KN |
1680 |
|
移模行程 |
mm |
430 |
|
拉杆内距 |
mm |
460×460 |
|
最大模厚 |
mm |
480 |
|
最小模厚 |
mm |
180 |
|
顶出行程 |
mm |
120 |
|
顶出力 |
KN |
40 |
|
顶出杆根数 |
Piece |
5 |
|
其他 |
|
|
最大油泵压力 |
Mpa |
16 |
|
油泵马达 |
KW |
15 |
|
电热功率 |
KW |
7.5 |
|
外形尺寸 |
m |
5.3×1.4×2.1 |
|
重量 |
t |
5.2 |
|
料斗容积 |
L |
25 |
|
油箱容积 |
L |
250 |
|

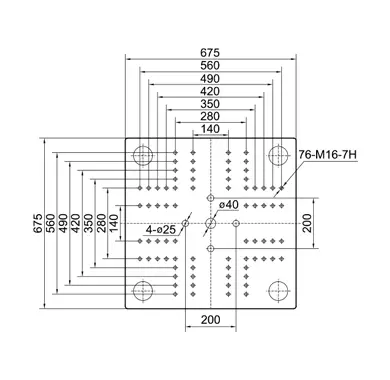

模板正面尺寸 |
 |
|

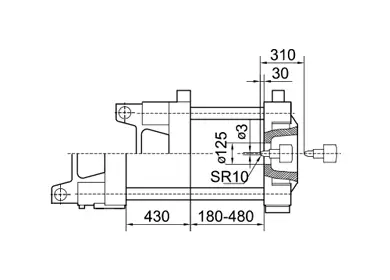

模板侧面尺寸 |
 |
|

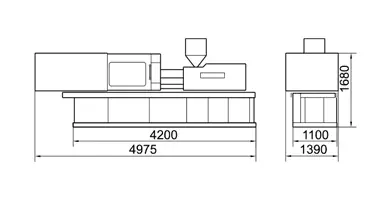

外型尺寸 |
 |
|
电控部分
|
|
1、TFT液晶彩色显示屏
2、采用高速DSP处理器，时间控制精度可达1ms
3、高精度位移传感器系统，控制精度为±0.2mm
4、采用模糊预测技术，温度控制精度为±1℃
5、多路输入/输出端口，端口功能可随意配置
6、具备输出可编程功能
7、支持USB和网络接口（选配）
8、参考资料保护锁，并带有断电自动保护功能
9、超容量的数据存储功能
|
 |
|
注射装置
|
锁模装置
|
1、双缸平衡注射系统
2、双杠座台进移（中型机以上）
3、多级注射压力/速度&位置控制
4、多级储料压力/速度&位置控制
5、高扭矩油马达驱动螺杆预塑装置
6、螺杆倒索防流涎装置
7、料筒温度通过电脑PID控制
8、陶瓷料筒加热装置
9、料筒下料口冷却系统
10、螺杆测速装置（可选）
|
1、斜排式双曲肘机械锁模机构
2、连体前连杆整体铸造
3、机械、液压、电气、三重安全联锁保护（中型机以上）
4、低压模具保护装置
5、多级开合模压力/速度&位置控制
6、多种液压顶出装置
7、快速合模差动装置
8、模具冷却水分流器
9、中子装置标准接口
10、自动集中润滑系统
11、开关模、顶出位置尺控制
12、自动调模功能（可选）
|
 |
 |
 |
|
专业塑化和射出解决方案 |
平衡式双射移结构 |
双导柱直线导轨支承 |
|
液压部分
|
|
1、采用插阀液压系统使机器动作反应敏捷平衡
2、压力流量双比例阀控制
3、液压油冷却装置
4、高性能进口液压件优化组合配置
5、油箱开孔大，便于清洗
|
 |
JZW系列机型承国内外客户多年来一致认可的成熟技术性能可靠之优点，具有高精度、高效率、高使用寿命的产品。
1.省能源专利高响应节能油路节电20%-80%
2.快速射速提高，空循环时间减短
3.精密选购半闭或全闭回路，成型控制更精密
4.洁净经喷塑的活动油箱，确保油路洁净
5.耐用高性能锁模结构，模具不变形
6.稳定优化设计的机械、油路、电气控制紧密配合，可搭配高效冷却器，成型更稳定
7.模组化机构、油路、配线模组化，可组合多个射出系统配合不同的生产工艺需求
|
型号：JZW1680 |
|
配置档次 |
F6 |
控制器 |
台湾弘讯 |
|
热继电器 |
施耐德 富士 |
电子尺 |
三支电子尺进口 |
|
限位开关 |
松下欧姆龙 |
油泵 |
美国威格士 威克斯 |
|
主要方向阀 |
美国威格仕 |
比例阀 |
台湾东风 机立 |
|
预塑五星马达 |
英特姆 |
摆线马达 |
伊顿 济宁 |
|
润滑泵 |
自动 |
密封件 |
进口 |
|
交流接触器 |
施耐德 富士 |
空气开关 |
施耐德 富士 |
